冷冻配件技术指南 吸气管路用钢制干燥过滤筒（ZRA）及管道配件

一、概述

在制冷系统中，吸气管路承担着将蒸发器出口的低压制冷剂气体输送回压缩机的关键任务。为防止水分、杂质及酸性物质随制冷剂进入压缩机而引发冰堵、磨损或腐蚀，吸气管路上通常需配置干燥过滤装置。钢制干燥过滤筒（型号ZRA）是专为吸气管路设计的一类冷冻配件，配合相应的管道及配件使用，可有效保障系统运行的安全性与稳定性。

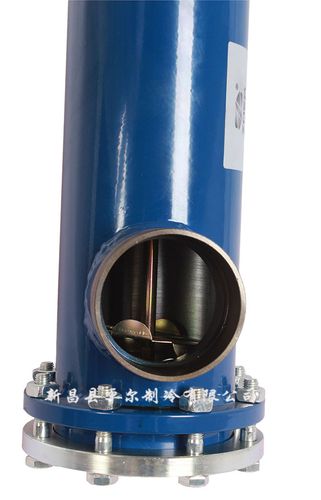

二、ZRA钢制干燥过滤筒的结构与特点

ZRA系列干燥过滤筒采用钢制筒体结构，具备较高的耐压强度和机械耐久性，适用于吸气管路的低压工况。其典型结构包括：

• 钢制筒体：采用优质碳钢或合金钢制造，经内外防腐处理，可承受制冷系统的工作压力与温度波动；
• 过滤组件：内置高精度不锈钢滤网或合成滤芯，用于截留系统中的机械杂质与颗粒物；
• 干燥剂：填充分子筛或活性氧化铝等高效吸水材料，用于吸收残余水分并吸附部分酸性物质；
• 接口形式：通常为焊接接口或螺纹接口，便于与吸气管路管道连接。

相比传统铜制过滤筒，钢制筒体在大尺寸、高容积工况下具有成本与强度优势，适用于中大型冷冻系统。

三、ZRA在吸气管路中的作用

吸气管路安装干燥过滤筒的主要功能包括：

1. 水分控制：吸收系统残留水分，防止压缩机吸气侧结冰或润滑油乳化；
2. 杂质拦截：阻止焊渣、金属屑等颗粒物进入压缩机，降低机械磨损风险；
3. 酸性物质吸附：减少系统内酸性成分对压缩机绕组和管路材料的腐蚀；
4. 保护压缩机：作为吸气侧的最后一道防护屏障，提升系统整体可靠性。

需注意，吸气管路用过滤筒应选用低阻力设计，以避免产生过大的压降而影响压缩机回气压力。

四、配套管道及配件

ZRA干燥过滤筒的有效运行依赖于管路系统中各类管道及配件的合理选型与安装，主要包括：

• 吸气管：通常采用铜管或钢管，管径需根据制冷量与允许压降进行匹配；
• 连接管件：包括弯头、三通、异径管、法兰等，材质应与管路系统兼容；
• 焊接材料：选用适用于制冷系统的钎焊料及焊剂，确保连接密封性；
• 视液镜与压力表接口：便于观察系统状态与检测压降；
• 截止阀与检修阀：便于过滤筒的更换与维护；
• 减振配件：如避振管、管夹等，降低压缩机振动对管路的影响。

五、选型与安装要点

1. 选型匹配：根据系统制冷剂类型、制冷量、管路管径及允许压降选择合适规格的ZRA过滤筒；
2. 安装位置：应安装在吸气管路上便于检修的位置，一般位于蒸发器与压缩机之间，并确保气流方向与筒体标识一致；
3. 焊接防护：焊接时需采取降温措施，避免过热损坏内部干燥剂与滤芯；
4. 系统抽真空：安装完成后应充分抽真空，减少系统残余水分，延长干燥剂使用寿命；
5. 定期更换：根据压降监测与运行状况定期更换过滤筒，防止滤芯堵塞导致吸气压力异常。

六、

钢制干燥过滤筒（ZRA）作为吸气管路的重要冷冻配件，与管道及配套管件共同构成制冷系统的回气净化单元。合理选型、规范安装与定期维护，是保障制冷系统高效、安全运行的重要环节。在实际工程中，应结合系统工况与制造商技术资料进行综合设计，确保配件性能与系统需求相匹配。
